ARX-JX控制信号电涌保护器
ARX-JX控制信号电涌保护器，采用标准的接线柱式接口，可保护2条线路。 产品采用两级串联式电路结构，反应时间皮秒级，可以充分保护采用最新半导体器件的设备。 产品采用模块化35mm导轨安装安装方式，安装维护极为便捷。适应于2芯信号，用于通讯专线、遥测信号、遥控信号、公共广播等信号设备的电涌保护。
【执行标准】
GBT 18802.21-2016 低压电涌保护器 第21部分：电信和信号网络的电涌保护器(SPD)性能要求和试验方法
IEC 61643-21-2012 低压电涌保护器 第21部分：电信和信号网络的电涌保护器 性能要求和试验方法
【型号解释】
【技术参数】
| 型号 | ARX-JX01-5 | ARX-JX01-12 | ARX-JX01-24 | ARX-JX01-48 | ARX-JX01-12/A | ARX-JX01-24/A | ARX-JX01-48/A |
| 额定电压Un | 5V | 12V | 24V | 48V | 12V | 24V | 48V |
|
最大持续运行 电压Uc |
8V | 15V | 30V | 58V | 15V | 30V | 58V |
| 额定负载电流IL | 500mA | 500mA | 500mA | 500mA | 500mA | 500mA | 500mA |
|
标称放电电流 In(8/20μs) |
5kA | 5kA | 5kA | 5kA | 5kA | 5kA | 5kA |
|
最大放电电流 Imax(8/20μs) |
10kA | 10kA | 10kA | 10kA | 10kA | 10kA | 10kA |
|
电压保护水平 Up（线-线） |
<15V | <30V | <55V | <85V | <40V | <55V | <85V |
| 最大传输速率 | 10Mbps | 10Mbps | 10Mbps | 10Mbps | 10Mbps | 10Mbps | 10Mbps |
| 插入损耗 | <0.2dB | <0.2dB | <0.2dB | <0.2dB | <0.2dB | <0.2dB | <0.2dB |
| 安装导线截面积 | 1.5 ~ 2.5m㎡ | 1.5 ~ 2.5m㎡ | 1.5 ~ 2.5m㎡ | 1.5 ~ 2.5m㎡ | 1.5 ~ 2.5m㎡ | 1.5 ~ 2.5m㎡ | 1.5 ~ 2.5m㎡ |
| 保护线路 | 1对 | 1对 | 1对 | 1对 | 1对 | 1对 | 1对 |
| 接口类型 | 接线端子 | 接线端子 | 接线端子 | 接线端子 | 接线端子 | 接线端子 | 接线端子 |
| 工作环境温度 | -40/70℃ | -40/70℃ | -40/70℃ | -40/70℃ | -40/70℃ | -40/70℃ | -40/70℃ |
| 外壳材料 | 阻燃PBT | 阻燃PBT | 阻燃PBT | 阻燃PBT | 阻燃PBT | 阻燃PBT | 阻燃PBT |
| 防护等级 | IP20 | IP20 | IP20 | IP20 | IP20 | IP20 | IP20 |
| 安装方式 | 35mm标准导轨 | 35mm标准导轨 | 35mm标准导轨 | 35mm标准导轨 | 35mm标准导轨 | 35mm标准导轨 | 35mm标准导轨 |

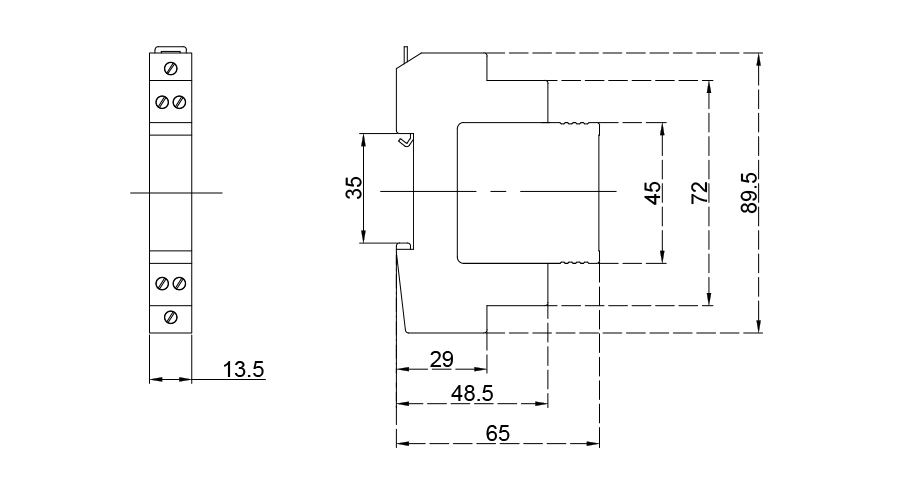

【外形尺寸】
