ARD-SCB系列电涌专用后备保护装置
电涌专用后备保护装置(简称 SCB),ARD-SCB系列电涌保护器适用于交流 50/60Hz,额定电压 400V以下的供电系统中,用于保护因SPD短路失效或线路因TOV而出现的工频短路。适应于工业、建筑、民航、金融、证券、数据中心、电信、机房、港口、轨道等系统的电源防护及信号防护,防止因防雷器劣化和电网故障引起的火灾隐患,解决了因雷电引起的后备保护装置误动作造成的防雷器失效问题。
【执行标准】
GB50343-2012 建筑物电子信息系统防雷技术规范
GB/T18802.1-2011 低压电涌保护器(SPD) 第1部分 低压配电系统的保护器性能要求和试验方法
IEC 61643-11:2011 低压配电系统的浪涌保护装置 第11部分:性能要求和试验方法
TB/T2311-2017 铁路通信、信号、电力电子系统防雷设备
NB/T42150-2018 低压电涌保护器专用保护装置
【产品特点】
电涌耐受能力
ARD-SCB对10/350μs波形的电涌耐受能力最高可达25kA,对80/20μs波形的电涌耐受能力最高可达120kA。
工频过电流保护能力
ARD-SCB拥有更广的工频过电流保护范围,在高短路分断、低短路瞬动方面具有优异的综合表现,可保护SPD免受TOV损坏, ARD-SCB可切断峰值最高达100kA的高短路电流,并且可在极短的时间内切断3A以上的低短路电流。
电压保护水平
ARD-SCB在电涌发生时其两端的残压更低,相应的ARD-SCB支路的有效电压保护水平更低,因此设备可以得到更好的保护。
尺寸小巧
ARD-SCB紧凑小巧,尺寸模数化,每极宽度仅为18mm,大大节省了安装空间。
标准安装方式
35mm标准卡轨安装。
【型号解释】
【技术参数】
T1
产品型号 | ARD-SCB25/T1 |
配合SPD型号 | ARD-I25 |
额定电压(Ue) | 230/400V |
额定频率 | 50/60Hz |
极数 | 1P/2P/3P/4P |
低短路动作电流(It) | 3A |
测试波形 | 10/350μs |
冲击电流(limp) | 25kA |
短路分断能力(Isc) | 100kA |
附加残压(10kA) | ≤0.2kV |
机械寿命 | 15000次 |
电寿命 | 10000次 |
端子最大接线 | 25m㎡ |
额定扭矩 | 3.5N.m |
外壳保护等级 | IP20 |
工作环境温度 | -25℃~60℃ |
远程指示功能 | 选配OF附件 |
工作环境湿度 | 20%~90% |
安装卡轨 | 35mm导轨 |
T2
产品型号 | ARD-SCB20 | ARD-SCB40 | ARD-SCB60 | ARD-SCB80 | ARD-SCB120 |
配合SPD型号 | ARD-20 | ARD-40 | ARD-60 | ARD-80 | ARD-120 |
额定电压(Ue) | 230/400V | 230/400V | 230/400V | 230/400V | 230/400V |
额定频率 | 50/60Hz | 50/60Hz | 50/60Hz | 50/60Hz | 50/60Hz |
极数 | 1P/2P/3P/4P | 1P/2P/3P/4P | 1P/2P/3P/4P | 1P/2P/3P/4P | 1P/2P/3P/4P |
低短路动作电流(It) | 3A | 3A | 3A | 3A | 3A |
测试波形 | 8/20μs | 8/20μs | 8/20μs | 8/20μs | 8/20μs |
标称放电电流(In) | 10kA | 20kA | 30kA | 40kA | 60kA |
最大放电电流(Imax) | 20kA | 40kA | 60kA | 80kA | 120kA |
短路分断能力(Isc) | 25kA | 50kA | 50kA | 100kA | 100kA |
附加残压(10kA) | ≤0.2kV | ≤0.2kV | ≤0.2kV | ≤0.2kV | ≤0.2kV |
机械寿命 | 15000次 | 15000次 | 15000次 | 15000次 | 15000次 |
电寿命 | 10000次 | 10000次 | 10000次 | 10000次 | 10000次 |
端子最大接线 | 25m㎡ | 25m㎡ | 25m㎡ | 25m㎡ | 25m㎡ |
额定扭矩 | 3.5N.m | 3.5N.m | 3.5N.m | 3.5N.m | 3.5N.m |
外壳保护等级 | IP20 | IP20 | IP20 | IP20 | IP20 |
工作环境温度 | -25℃~60℃ | -25℃~60℃ | -25℃~60℃ | -25℃~60℃ | -25℃~60℃ |
远程指示功能 | 选配OF附件 | 选配OF附件 | 选配OF附件 | 选配OF附件 | 选配OF附件 |
工作环境湿度 | 20%~90% | 20%~90% | 20%~90% | 20%~90% | 20%~90% |
安装卡轨 | 35mm导轨 | 35mm导轨 | 35mm导轨 | 35mm导轨 | 35mm导轨 |

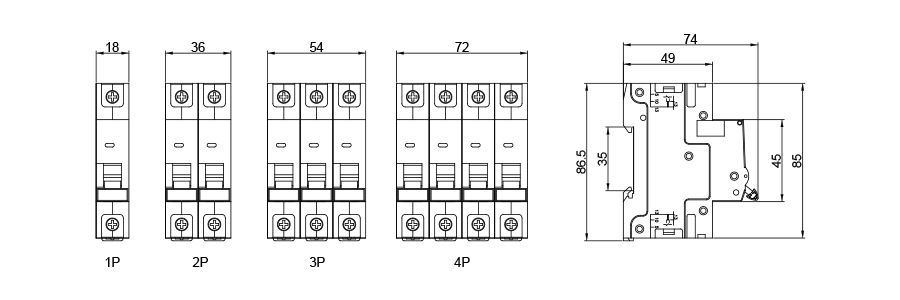

【外形尺寸】
